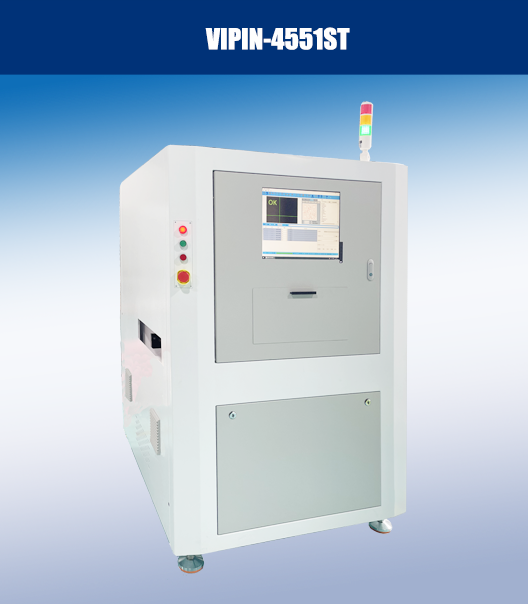

Vipin-4551ST
PCB全自動二維碼激光打標機
ViPin-4551ST
產品用途：
PCB全自動二維激光打標設備主要應用于PCB表面自動雕刻二維碼（根據不同幅面選擇相對應型號），可在白油、綠油、黑油等各種油墨表面自動雕刻二維碼。可以將原料采購、生產過程和工藝、產品批次、生產廠家、生產日期、產品去向等信息自動生成二維碼，通過激光自動雕刻在PCB表面，實現對產品的追溯和管理。
|
序號 |
項目 |
技術參數 |
|
|
1 |
名稱 |
單面激光打碼機 |
雙面激光打碼機 |
|
2 |
型號 |
VIPin-4551ST |
VIPin-4545DT |
|
3 |
翻面打標 |
無 |
有 |
|
4 |
激光器類型 |
二氧化碳 / 紫外 / 綠光 / 光纖 |
|
|
5 |
激光波長 |
10640nm /355nm /533nm /1064nm |
|
|
6 |
激光功率 |
3W/5W/10W/20W |
|
|
7 |
打標范圍 |
450mm×510mm |
450mm×450mm |
|
8 |
打標速度 |
速度可達7000mm/s |
|
|
9 |
打標位置精度 |
±0.05mm（可根據客戶要求定制）; |
|
|
10 |
重復定位精度 |
±0.02mm |
|
|
11 |
適用板 PCB 尺寸 |
50mm×50mm-500mm×510mm |
50mm×50mm-450mm×450mm |
|
12 |
適用PCB板厚度 |
0.5mm-3mm（可定制） |
|
|
13 |
PCB上表面通過高度: |
＜25mm（可定制） |
|
|
14 |
PCB下表面通過高度: |
＜25mm（可定制） |
|
|
15 |
工作高度: |
900±20mm |
|
|
16 |
輸送帶寬度 |
隨板自動調整 |
|
|
17 |
輸送帶速度: |
30-600mm/min |
|
|
18 |
輸送帶方向: |
L-RR-LL-LR-R |
|
|
19 |
激光指示功能: |
視覺指引 |
|
|
20 |
適用產品 |
PCB硬板白色油墨、綠色油墨、藍色油墨等各種油墨 |
|
|
21 |
一維碼類型 |
Code 39, Code 25, Code 93,Code 128, EAN-13, EAN-8, ISBN等常見一維碼 |
|
|
22 |
二維碼類型 |
Datamatrix, QR Code, micro QR Code, PDF417, Code 49, Code 16K等常見二維碼 |
|
|
23 |
可加工二維碼尺寸 |
1.5mm×1.5mm~20mm×20mm（更小尺寸，需聲明） |
|
|
24 |
字符類型 |
支持TrueType 字體，單線字體（JSF），SHX 字體，點陣字體（DMF） |
|
|
25 |
最小可加工字符高度 |
0.5mm |
|
|
26 |
支持檔格式 |
DXF, PLT, Excel, TXT等常用檔格式 |
|
|
27 |
自動定位功能 |
MARK點定位，CCD視覺定位 |
|
|
28 |
自動讀碼功能 |
自動讀取二維碼并保存數據，無法讀取時自動記錄并報警 |
|
|
29 |
防呆識別 |
支持防呆設別，放板方向、規格型號錯誤自動報警 |
|
|
30 |
叉板檢測 |
可自動識別Bad Mark點跳過標刻 |
|
|
31 |
首碼檢測 |
支持首碼檢測，重復標刻自動報警 |
|
|
32 |
重碼檢測 |
支持本地數據庫防重，二維碼內容重復自動報警 |
|
|
33 |
抓模板打標 |
可直接抓鋼片、白油塊等外框進行精確定位打標 |
|
|
34 |
正反條碼映射 |
正反條碼內容可進行映射，確保內容一致 |
|
|
35 |
智能生產功能 |
可與ERP/MES/SAP等系統互聯，自動獲取工單號、產品批次號、物料編碼、品名規格等信息并自動打碼 |
|
|
36 |
輸送機接口 |
SMEMA |
|
|
37 |
網絡接口 |
以太網絡 |
|
|
38 |
氣源需求 |
≥0.5MPa，20 ltr/min max. |
|
|
39 |
電力需求 |
220V/50Hz，總功率≈3000W |
|
|
40 |
清潔系統 |
配帶過濾除異味的清潔系統（選配） |
|
|
41 |
整機噪音 |
max. 65dB |
|
|
42 |
整機質量 |
800 KG |
|
|
43 |
外形尺寸 |
833mm*1483mm*1597mm（W*D*H) |
|
|
44 |
環境溫度 |
環境溫度:20-28度，濕度：30%-60% |
|
